El diagrama eléctrico de relé es una representación gráfica fundamental en los sistemas de control eléctrico, utilizada para describir cómo un relé interactúa con otros componentes de un circuito. Un relé es un dispositivo electromagnético que permite controlar circuitos de alta potencia a través de señales de baja potencia. A continuación, exploraremos el funcionamiento de este componente esencial y cómo se representa gráficamente en los diagramas eléctricos.

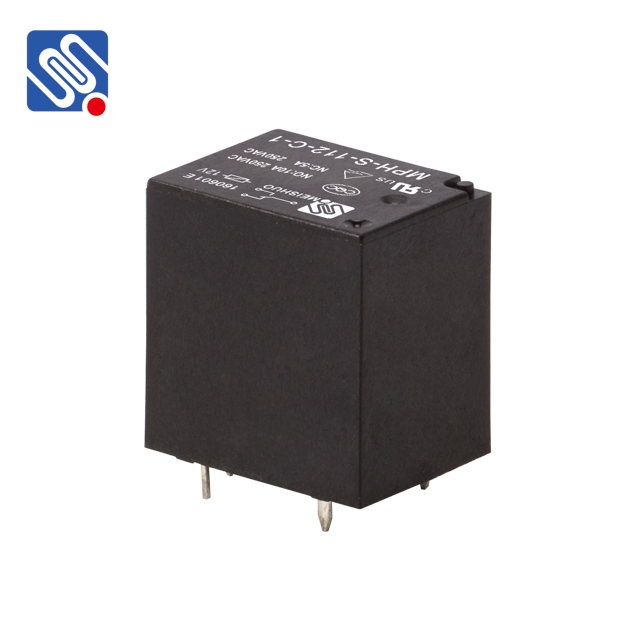

¿Qué es un relé? Un relé es un interruptor controlado por un circuito eléctrico. Su funcionamiento se basa en un principio electromagnético： cuando se aplica una corriente eléctrica a la bobina del relé, se genera un campo magnético que atrae una pieza móvil (normalmente una palanca o un interruptor). Esto provoca la apertura o el cierre de uno o varios contactos del relé, permitiendo así la conexión o desconexión de circuitos eléctricos. Los relés se utilizan ampliamente en sistemas automáticos para controlar dispositivos de alta potencia de manera remota y segura. El diagrama eléctrico de relé
